Équipement d'automatisation de pulvérisation

Qingguo Intelligent est un fabricant et fournisseur d'équipement d'automatisation de pulvérisation en Chine qui peut vendre en gros des équipements d'automatisation de pulvérisation. L'équipement d'automatisation de pulvérisation est un dispositif capable d'effectuer automatiquement les opérations de pulvérisation et joue un rôle important dans la production industrielle.

1.Types d’équipements d’automatisation de pulvérisation

Machine de pulvérisation alternative

Principe de fonctionnement : le pistolet pulvérisateur est entraîné par un moteur pour effectuer un mouvement alternatif le long de la piste, et le pistolet pulvérisateur pulvérise la pièce pendant le mouvement. Cette méthode de mouvement peut garantir que le pistolet pulvérisateur couvre uniformément la surface de la pièce dans une certaine plage. Par exemple, dans l'industrie du meuble, pour certains composants de meubles plats tels que les plateaux de table, les portes d'armoires, etc., les machines de pulvérisation à mouvement alternatif peuvent très bien garantir la planéité et l'uniformité du revêtement.

Scénarios applicables : convient aux pièces avec des formes relativement régulières et des tailles fixes, telles que diverses planches, petits composants matériels, etc. Il peut répondre à différentes exigences de pulvérisation en ajustant des paramètres tels que la vitesse, la quantité de pulvérisation et la course alternative du pistolet pulvérisateur.

Équipement de pulvérisation robotisé

Principe de fonctionnement : basé sur des trajectoires et des instructions d'action préprogrammées, le robot de pulvérisation peut déplacer le pistolet de pulvérisation de manière flexible, simuler les mouvements d'un bras humain et pulvériser des pièces de forme complexe dans toutes les directions. Il est équipé de capteurs et de systèmes de contrôle de haute précision, capables de détecter la position et la forme de la pièce en temps réel, ajustant ainsi avec précision l'action de pulvérisation. Par exemple, dans la construction automobile, les équipements de pulvérisation robotisés peuvent pulvériser avec précision des pièces complexes telles que les surfaces courbes et les coins de la carrosserie pour garantir la qualité du revêtement.

Scénarios applicables : largement utilisé dans les industries telles que l'automobile, l'aérospatiale, etc. qui nécessitent une précision et une qualité de pulvérisation extrêmement élevées, pour pulvériser de grandes pièces aux formes complexes et aux exigences de surface élevées, telles que les carrosseries de voitures, les ailes d'avion, etc.

Équipement de pulvérisation à disque

Principe de fonctionnement : La pièce est placée sur un disque rotatif et un pistolet pulvérisateur est placé autour du disque. Lorsque le disque tourne, le pistolet pulvérise sur la pièce. En contrôlant la vitesse de rotation du disque et les paramètres de pulvérisation du pistolet pulvérisateur, un effet de pulvérisation uniforme peut être obtenu. Cet appareil ressemble un peu à un appareil automatisé de type « barbecue rotatif », dans lequel la pièce est pulvérisée pendant le processus de rotation.

Scénarios applicables : convient à certaines petites pièces circulaires ou presque circulaires, telles que les petits ornements métalliques, les bouchons de bouteilles, etc. Il peut traiter efficacement les petites pièces produites par lots, garantissant que la qualité du revêtement de chaque pièce est fondamentalement cohérente.

2.Les principaux composants de l'équipement

Système de pistolet pulvérisateur

Types de pistolets de pulvérisation : y compris le pistolet de pulvérisation pneumatique, le pistolet de pulvérisation sans air haute pression, le pistolet de pulvérisation électrostatique, etc. Le pistolet de pulvérisation pneumatique utilise de l'air comprimé pour atomiser le revêtement et le pulvériser sur la pièce. Son avantage est que l'effet d'atomisation est bon et qu'il peut produire un revêtement fin, mais le taux d'utilisation du revêtement est relativement faible. Le pistolet de pulvérisation sans air à haute pression extrude et atomise directement le revêtement à haute pression, avec une vitesse de pulvérisation rapide et adapté à la pulvérisation de grandes surfaces. Le pistolet électrostatique utilise le principe de l'électricité statique pour charger et adsorber les particules de peinture sur la surface de la pièce sous l'action d'un champ électrique. Le taux d'utilisation de la peinture est élevé, particulièrement adapté à la pulvérisation de pièces conductrices telles que les métaux.

Contrôle du pistolet pulvérisateur : il peut contrôler avec précision la quantité de pulvérisation, la pression de pulvérisation, la forme de pulvérisation et d'autres paramètres du pistolet pulvérisateur. En ajustant ces paramètres, il est possible de s'adapter à différents types de revêtements, de matériaux de pièces et d'exigences de pulvérisation. Par exemple, pour les revêtements à haute viscosité, il est nécessaire d’augmenter la pression de pulvérisation de manière appropriée pour garantir un bon effet d’atomisation.

système de transport

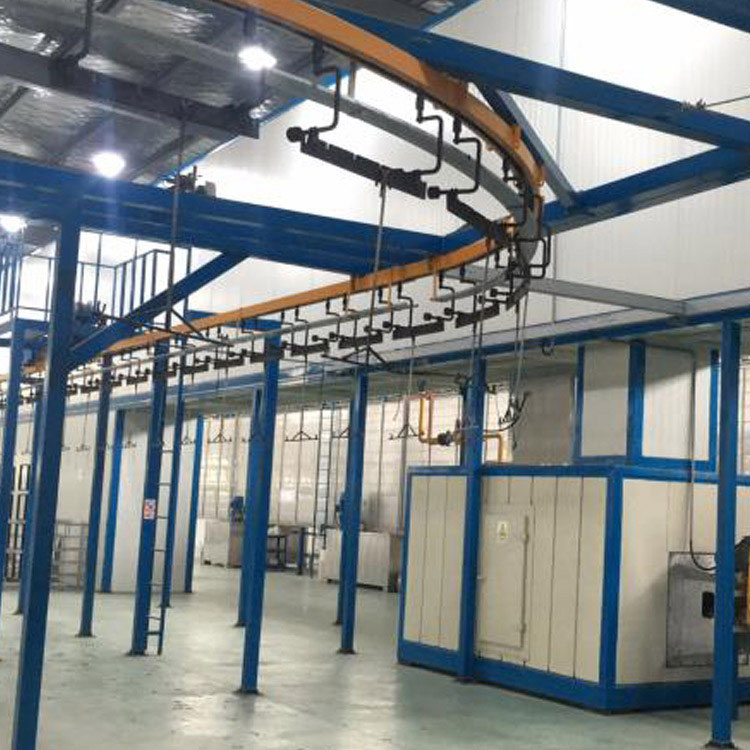

Transport des pièces : les méthodes de transport courantes incluent le transport par chaîne, le transport par rouleaux, etc. Le convoyeur à chaîne convient aux pièces de différentes formes et tailles, qui sont transportées vers la zone de pulvérisation en les accrochant ou en les plaçant sur la chaîne. Le convoyeur à rouleaux est principalement utilisé pour les pièces à fond plat ou plat, qui roulent vers l'avant sur le convoyeur à rouleaux et ont une efficacité de transport élevée. La vitesse du système de transport peut être ajustée en fonction des exigences du processus de pulvérisation pour garantir que la pièce dispose de suffisamment de temps pour recevoir la pulvérisation sous le pistolet pulvérisateur.

Transport de peinture : Transportez la peinture des conteneurs de stockage aux pistolets pulvérisateurs via des pipelines et des pompes. Afin d'assurer un approvisionnement stable en peinture, le système de transport est généralement équipé de filtres, de dispositifs de stabilisation, etc. Par exemple, un filtre peut éliminer les impuretés de la peinture, empêcher le colmatage du pistolet pulvérisateur et un dispositif de stabilisation peut garantir que la peinture est délivrée au pistolet pulvérisateur à une pression stable, garantissant ainsi la qualité de la pulvérisation.

Système de contrôle

Principe du contrôle d'automatisation : Le système de contrôle est le cerveau de l'équipement d'automatisation de pulvérisation, qui peut réaliser un contrôle automatisé de l'ensemble du processus de pulvérisation. Grâce à la programmation, la trajectoire de mouvement du pistolet pulvérisateur, les paramètres de pulvérisation et la vitesse du système de transport peuvent être définis. Parallèlement, le système de contrôle peut également être connecté à des capteurs pour obtenir un contrôle par rétroaction. Par exemple, lorsque le capteur détecte un changement dans la position ou la forme de la pièce, le système de contrôle peut ajuster l'action du pistolet pulvérisateur en temps opportun pour garantir la précision de la pulvérisation.

Interface de fonctionnement : il dispose généralement d'une interface de fonctionnement homme-machine intuitive et les opérateurs peuvent définir des paramètres, modifier des programmes et surveiller l'équipement via des écrans tactiles ou des panneaux de commande. L'interface de fonctionnement affichera l'état de fonctionnement de l'appareil, les alarmes de panne et d'autres informations, ce qui permettra aux opérateurs de gérer facilement les problèmes en temps opportun.

3.Avantages de l'équipement

Améliorer la qualité de la pulvérisation

Grâce au contrôle précis des paramètres de pulvérisation tels que le volume de pulvérisation, la vitesse de pulvérisation, le degré d'atomisation, etc. par un équipement automatisé, les problèmes de qualité tels qu'une épaisseur de revêtement inégale, un affaissement et une peau d'orange peuvent être réduits. Par exemple, lors de la pulvérisation de boîtiers de produits électroniques, un contrôle précis de la pulvérisation peut garantir un revêtement lisse et uniforme sur la surface du boîtier, améliorant ainsi la qualité de l'apparence du produit.

Améliorer l’efficacité de la production

La vitesse de travail de l'équipement de pulvérisation automatisé est beaucoup plus rapide que celle de la pulvérisation manuelle et il peut fonctionner en continu sans avoir besoin de repos. Par exemple, dans la production de masse de pièces automobiles, un équipement de pulvérisation robotisé peut réaliser la pulvérisation d'un grand nombre de pièces en peu de temps, améliorant ainsi considérablement l'efficacité de la production.

Réduire l’intensité et les coûts du travail

La pulvérisation manuelle nécessite que les travailleurs tiennent le pistolet pulvérisateur pendant une longue période, ce qui demande beaucoup de main d'œuvre et est facilement affecté par des facteurs humains tels que la fatigue et les différences de niveau technique. Les équipements automatisés peuvent remplacer le travail de pulvérisation manuel et réduire les déchets causés par les erreurs humaines, réduisant ainsi les coûts de production.

4. Domaines d'application de l'appareil

Industrie automobile

Les équipements de pulvérisation automatisés sont largement utilisés pour la pulvérisation des carrosseries et des composants automobiles tels que les roues et les capots moteur. La pulvérisation de carrosseries automobiles exige une qualité et un aspect extrêmement élevés. Les équipements automatisés peuvent pulvériser avec précision des revêtements uniformes et de haute qualité sur des surfaces de carrosserie complexes, tout en répondant aux exigences de vitesse et à grande échelle de la production automobile.

Industrie du meuble

Pour le revêtement des surfaces de meubles, telles que les tables, chaises, armoires en bois, etc., un équipement de pulvérisation automatisé peut améliorer l'efficacité et la qualité du revêtement. Il peut choisir la méthode de pulvérisation appropriée en fonction des différentes formes et tailles de meubles, comme la pulvérisation alternative pour les pièces plates et la pulvérisation robotisée pour les pièces sculptées ou de formes complexes.

Industrie des produits de quincaillerie

Y compris la pulvérisation de diverses petites pièces métalliques (telles que vis, écrous, etc.) et de gros produits de quincaillerie (tels que portes et fenêtres métalliques, équipements de fitness, etc.). Les équipements automatisés peuvent s'adapter à différents matériaux et formes de produits de quincaillerie, garantissant l'adhérence et l'esthétique des revêtements.
