L'équipement de peinture automatique est un appareil capable d'effectuer automatiquement les opérations de peinture et joue un rôle clé dans de nombreux domaines tels que la production industrielle.
Équipement de peinture par pulvérisation automatique alternatif
Principe de fonctionnement : en utilisant un bras robotique ou un pistolet pulvérisateur pour se déplacer d'avant en arrière sur une piste définie, la peinture de la pièce peut être réalisée. Cette méthode de mouvement peut garantir que la surface de la pièce peut être peinte uniformément dans une certaine plage.
Scénarios applicables : convient aux pièces de formes régulières et de grandes surfaces planes, telles que les planches de bois, les tôles, etc. Par exemple, dans la production de meubles, pour les grandes surfaces de dessus de table, de portes d'armoires et d'autres composants, un équipement de peinture automatique alternatif peut efficacement effectuer des opérations de peinture, en garantissant la planéité de la surface et l’uniformité des couleurs.
Équipement de peinture automatique rotatif
Principe de fonctionnement : la pièce est fixée sur une plate-forme rotative et le pistolet pulvérisateur est fixé dans une position. Lorsque la pièce tourne, le pistolet pulvérise de la peinture dessus. Cette méthode permet de répartir uniformément la peinture sur la surface de la pièce en rotation.
Scénarios applicables : convient aux pièces avec des formes de corps rotatives, telles que les tuyaux métalliques cylindriques, les tuyaux en plastique, etc. En prenant comme exemple les pièces d'arbre dans les composants automobiles, l'équipement de pulvérisation de peinture automatique rotatif peut pulvériser efficacement de la peinture dessus, garantissant que la circonférence la surface est entièrement recouverte.
Équipement de peinture automatique robotisé
Principe de fonctionnement : basé sur la technologie robotique, grâce à la préprogrammation, le bras robotique du robot peut contrôler de manière flexible des paramètres tels que la position, l'angle et la quantité de pulvérisation du pistolet pulvérisateur, et peut pulvériser avec précision de la peinture en fonction de la forme complexe de la pièce. .
Scénarios applicables : convient aux pièces aux formes complexes et irrégulières, telles que les carrosseries de voiture, les sculptures, etc. Par exemple, dans la construction automobile, l'équipement de peinture automatique du robot peut peindre avec précision chaque coin et partie incurvée de la carrosserie et peut ajuster rapidement la stratégie de peinture selon les exigences de conception des différents modèles de voitures.
Système de pistolet pulvérisateur
Pistolet pulvérisateur : C'est un élément clé qui atomise et pulvérise la peinture sur la surface de la pièce. Il existe différents types de pistolets de pulvérisation, tels que les pistolets de pulvérisation pneumatiques, les pistolets de pulvérisation sans air, les pistolets de pulvérisation électrostatiques, etc. Le pistolet de pulvérisation pneumatique utilise de l'air comprimé pour atomiser la peinture, avec un bon effet d'atomisation, adapté à la peinture par pulvérisation fine ; Le pistolet pulvérisateur sans air est utilisé pour extruder et atomiser la peinture sous haute pression, avec une vitesse de pulvérisation rapide et un débit important, adapté à la peinture de grandes surfaces ; Le pistolet électrostatique utilise le principe de l'adsorption électrostatique pour charger les particules de peinture et mieux adhérer à la surface des pièces conductrices, améliorant ainsi l'utilisation et l'adhérence de la peinture.
Dispositif d'alimentation en peinture : Sa fonction principale est de fournir un approvisionnement stable en peinture pour le pistolet pulvérisateur. Il comprend des pompes à peinture, des filtres à peinture, des canalisations de peinture, etc. La pompe à peinture peut extraire la peinture du récipient de stockage et la transporter vers le pistolet pulvérisateur, le filtre à peinture peut éliminer les impuretés de la peinture, empêcher le colmatage du pistolet pulvérisateur et le Le pipeline de peinture relie divers composants pour assurer un transfert en douceur de la peinture.
Contrôleur de pistolet pulvérisateur : il peut contrôler avec précision divers paramètres du pistolet pulvérisateur. Par exemple, il peut ajuster la pression de pulvérisation, la vitesse de pulvérisation, l’angle de pulvérisation et le débit de peinture. En contrôlant ces paramètres, différents effets de peinture peuvent être obtenus pour répondre aux besoins de peinture de diverses pièces.

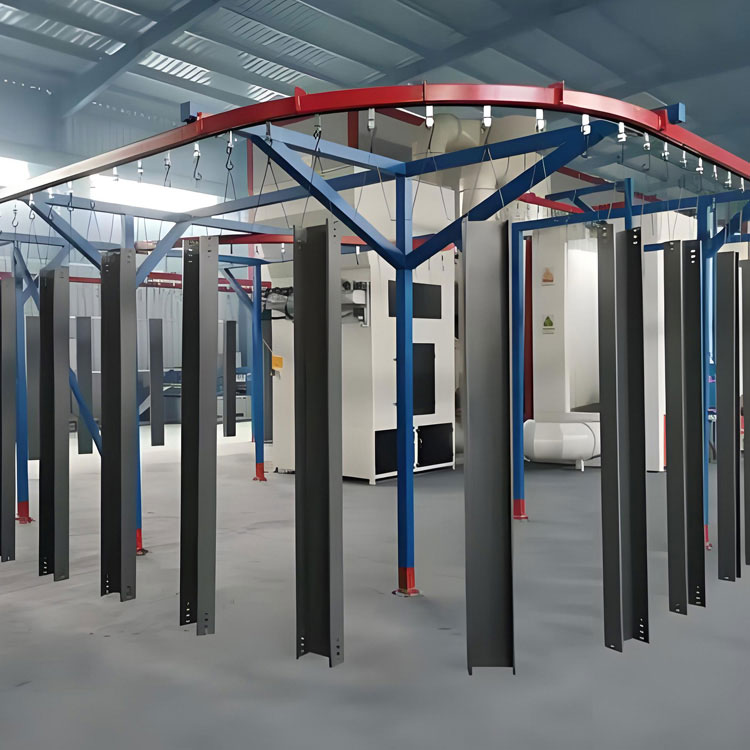

système de transport
Fonction : Responsable du transport des pièces vers la zone de peinture et de leur transport une fois la peinture terminée. Il existe différents types de systèmes de convoyeurs, tels que les chaînes de convoyeurs suspendues, les chaînes de convoyeurs sur rails au sol, les convoyeurs à bande, etc.
Par exemple, les chaînes de convoyeurs suspendues sont généralement utilisées pour les grandes pièces ou la production en série. Sur la chaîne de production automobile, la carrosserie passe successivement par diverses stations de peinture via une chaîne de convoyeur suspendue, qui peut utiliser pleinement l'espace tout en assurant la stabilité de la pièce pendant le transport. La chaîne de convoyeur sur rail au sol convient aux pièces plus lourdes et peut fournir un support plus stable.
Système d'aération
Fonction : pendant le processus de peinture, le système de ventilation est principalement utilisé pour évacuer les brouillards de peinture et les gaz nocifs, tout en introduisant de l'air frais. Un bon système de ventilation peut améliorer l’environnement de travail, réduire les dommages causés par les brouillards de peinture à la santé des opérateurs et faciliter le séchage de la peinture.
Composition : Il comprend des ventilateurs, des conduits de ventilation, des filtres à air, etc. Le ventilateur est la source d'alimentation du système de ventilation, qui évacue les brouillards de peinture et les gaz nocifs à l'extérieur à travers les conduits de ventilation ou après un traitement de purification avant rejet. Les filtres à air peuvent filtrer l'air frais entrant dans la zone de peinture, éliminer la poussière et autres impuretés et garantir la qualité de la peinture.
Système de contrôle
Fonction : Le système de contrôle est le cerveau de l’équipement de peinture automatique, qui peut contrôler et surveiller l’ensemble du processus de peinture. Il peut définir et ajuster divers paramètres de l'équipement de peinture par pulvérisation, tels que la vitesse de peinture par pulvérisation, l'angle du pistolet de pulvérisation, le volume de ventilation, etc. En même temps, il peut également surveiller l'état de fonctionnement de l'équipement, détecter les défauts en temps opportun, et prendre les mesures correspondantes.
Méthode de mise en œuvre : généralement réalisée via un contrôleur logique programmable (PLC) ou un système de contrôle informatique. Les opérateurs peuvent saisir des commandes via le panneau de commande ou l'écran tactile pour faire fonctionner et gérer l'appareil.
Améliorer la qualité de la pulvérisation de peinture
Uniformité : l'équipement de peinture automatique peut contrôler avec précision les paramètres de peinture, rendant la répartition de la peinture sur la surface de la pièce plus uniforme. Par rapport à la peinture manuelle, il peut efficacement éviter des problèmes tels qu'une épaisseur de peinture inégale et un affaissement. Par exemple, dans le processus de peinture des boîtiers de produits électroniques, un équipement de peinture automatique peut garantir que la couleur et la brillance de chaque boîtier restent cohérentes.
Précision : pour les pièces de forme complexe, l'équipement de peinture automatique peut mieux couvrir chaque coin et espace de la pièce grâce à une programmation précise et un contrôle flexible du pistolet de pulvérisation. Lors de la peinture des carrosseries automobiles, les équipements de peinture automatique robotisés peuvent peindre avec précision des détails tels que les poignées de porte et les rétroviseurs.
Améliorer l’efficacité de la production
Vitesse : La vitesse de peinture des équipements de peinture automatique est généralement beaucoup plus rapide que celle de la peinture manuelle. Il peut fonctionner en continu, réduisant ainsi le temps intermittent pendant le processus de peinture manuelle. Par exemple, dans la production en série de certains petits composants matériels, l'équipement de peinture automatique peut améliorer considérablement la vitesse de production et répondre aux besoins d'une production à grande échelle.
Stabilité : Grâce à l'équipement de peinture automatique fonctionnant selon des programmes et des paramètres prédéfinis, son processus de production est plus stable. Il ne sera pas affecté par des facteurs tels que les émotions et la force physique des opérateurs comme la peinture manuelle, garantissant ainsi la stabilité et la cohérence de la qualité du produit.
Réduction des coûts
Coût de la main d’œuvre : réduction du recours à un grand nombre de peintres au pistolet et réduction des coûts de main d’œuvre. Bien qu'un certain personnel technique soit nécessaire pour la maintenance et la programmation des équipements, le coût global de la main-d'œuvre a été considérablement réduit. Par exemple, dans un atelier de peinture par pulvérisation de taille moyenne, l'utilisation d'un équipement de peinture par pulvérisation automatique peut réduire les coûts de main-d'œuvre de 30 à 50 %.
Coût de la peinture : l’équipement de pulvérisation de peinture automatique peut contrôler plus précisément la quantité de peinture utilisée, améliorer l’utilisation de la peinture et ainsi réduire les coûts de peinture. Par exemple, un pistolet électrostatique peut utiliser le principe de l'adsorption électrostatique pour mieux adhérer à la peinture à la surface de la pièce, réduire les déchets de peinture et améliorer l'utilisation de la peinture jusqu'à 20 à 30 %.
