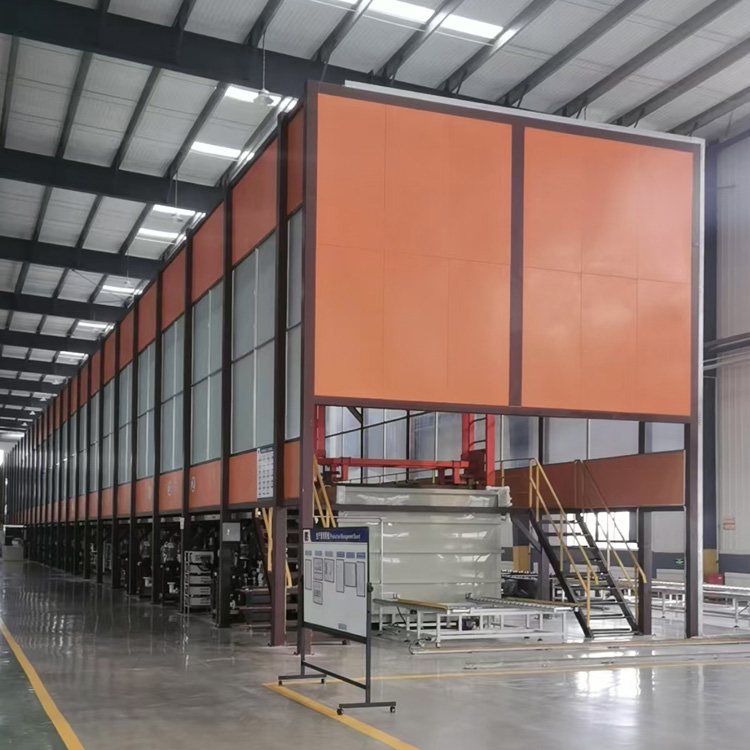

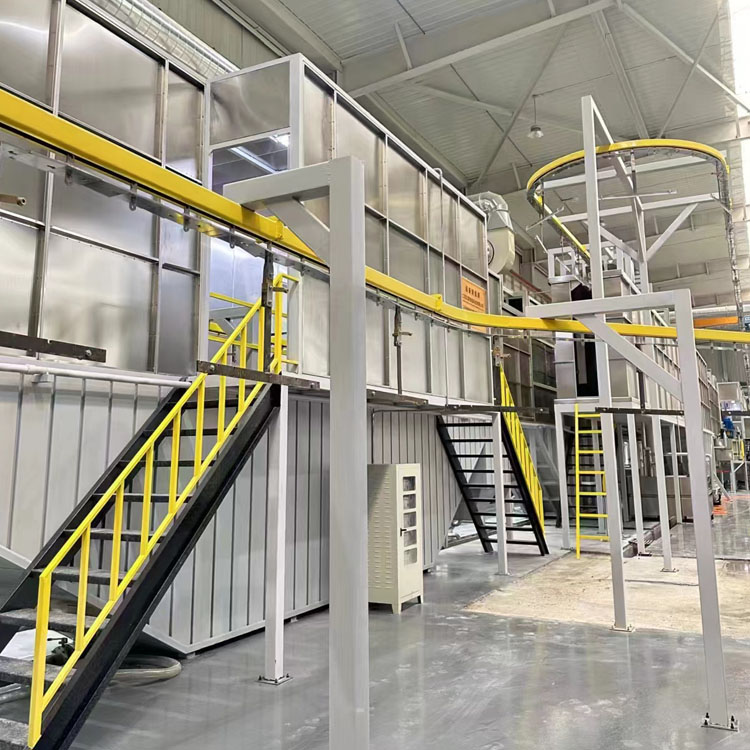

Ligne de production automatique de peinture par pulvérisation

Qingguo Intelligent est l'un des principaux fabricants chinois de lignes de production de peinture par pulvérisation automatique. La ligne de production automatique de pulvérisation de peinture est une combinaison d’équipements efficace et automatisée utilisée pour les opérations de peinture sur les surfaces des produits. Voici une introduction détaillée :

1. Composants de base

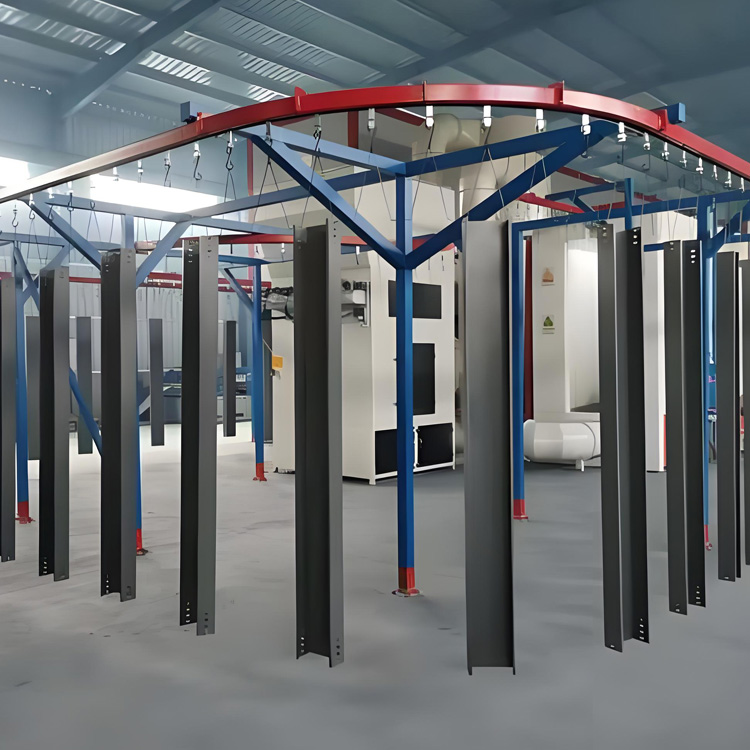

Système de convoyeur de ligne de production automatique de peinture par pulvérisation

Fonction : Le système de transport est l’épine dorsale de la ligne de production automatique de peinture, responsable du transport des pièces à peindre d’une station à l’autre. Les méthodes de transport courantes comprennent les chaînes de convoyeurs suspendues et les chaînes de convoyeurs sur rails au sol.

Par exemple, dans la production automobile, une chaîne de convoyeur suspendue peut suspendre la carrosserie de la voiture et passer en douceur à travers divers maillons tels que les salles de pulvérisation et de séchage de peinture, assurant ainsi la continuité et la stabilité de la pièce pendant le processus de peinture.

Salle de peinture au pistolet

Fonction : la cabine de peinture est un espace fermé pour les opérations de peinture, principalement utilisé pour fournir un environnement propre et bien ventilé, afin que le brouillard de peinture puisse être contrôlé efficacement. Il est équipé d'un système de ventilation et d'un dispositif de filtration des brouillards de peinture.

Explication : Le système de ventilation peut évacuer le brouillard de peinture généré lors du processus de peinture, tout en introduisant de l'air frais pour assurer la santé et la qualité des travailleurs de la peinture. Les dispositifs de filtration des brouillards de peinture tels que les filtres à charbon actif, le coton filtrant, etc. peuvent capturer les particules de brouillard de peinture et réduire la pollution de l'environnement.

Système de pistolet de pulvérisation pour ligne de production automatique de peinture par pulvérisation

Fonction : Le système de pistolet pulvérisateur est l’un des composants essentiels de la ligne de production automatique de peinture par pulvérisation. Il comprend un pistolet pulvérisateur, un dispositif d'alimentation en peinture et un contrôleur de pistolet pulvérisateur. Le pistolet pulvérisateur atomise la peinture et la pulvérise uniformément sur la surface de la pièce ; Le dispositif d'alimentation en peinture assure un approvisionnement stable en peinture au pistolet pulvérisateur ; Le contrôleur du pistolet pulvérisateur peut contrôler avec précision les paramètres de pulvérisation du pistolet pulvérisateur, tels que la pression de pulvérisation, la vitesse de pulvérisation, l'angle de pulvérisation, etc.

Exemple : Dans la production de meubles, en ajustant les paramètres du pistolet pulvérisateur, différents effets de peinture peuvent être obtenus en fonction de la forme et du matériau du meuble, tels que mat, brillant, etc. Certains systèmes de pistolet pulvérisateur avancés peuvent également ajuster automatiquement la pulvérisation. angle en fonction de la forme de la pièce, améliorant l'uniformité de la pulvérisation.

Système de séchage pour ligne de production automatique de peinture par pulvérisation

Fonction : le système de séchage est utilisé pour sécher et solidifier rapidement la peinture pulvérisée sur la surface de la pièce. Il peut être séché en utilisant diverses méthodes telles que le séchage à l'air chaud et le séchage infrarouge.

Comparaison : le séchage à l'air chaud utilise la circulation de l'air chaud pour chauffer la pièce et sécher la peinture, ce qui convient à différents types de peintures ; Le séchage infrarouge utilise la chaleur rayonnante du rayonnement infrarouge pour chauffer efficacement la surface de la peinture, ce qui accélère la vitesse de séchage. Il est particulièrement adapté aux peintures à l’eau qui nécessitent une vitesse de séchage plus élevée.

Système de contrôle

Fonction : Le système de contrôle est comme le cerveau d'une ligne de production automatique de pulvérisation de peinture, qui peut contrôler et surveiller de manière centralisée divers équipements dans toute la chaîne de production. Il peut définir et ajuster les processus de production et les paramètres de l'équipement, ainsi que surveiller l'état de fonctionnement de l'équipement. Une fois qu'un défaut se produit, il peut rapidement déclencher une alarme et prendre les mesures correspondantes.

Par exemple, dans certaines lignes de production automatiques de peinture modernes, le fonctionnement de la ligne de production peut être surveillé à distance dans la salle de contrôle via un système PLC (Programmable Logic Controller). Les opérateurs peuvent facilement ajuster des paramètres tels que la vitesse de peinture et la température de séchage via une interface à écran tactile.

2.Avantages de la ligne de production automatique de peinture par pulvérisation

Améliorer l’efficacité de la production

Explication : Comme la ligne de production automatique de peinture fonctionne automatiquement, elle peut pulvériser de la peinture et sécher les pièces en continu, réduisant ainsi l'intervalle de temps d'opération manuelle et l'influence des facteurs de fatigue. Par rapport à la peinture par pulvérisation manuelle traditionnelle, la vitesse de production peut être considérablement améliorée.

Données : par exemple, dans la production de certains petits composants matériels, l'efficacité de production des lignes de production de peinture automatique peut être plusieurs fois, voire des dizaines de fois, supérieure à celle de la peinture manuelle et peut traiter un grand nombre de pièces en peu de temps. .

Améliorer la qualité de la peinture au pistolet

Raison : Le système de pistolet pulvérisateur peut contrôler avec précision les paramètres de pulvérisation, assurant ainsi la répartition uniforme de la peinture sur la surface de la pièce. De plus, le bon environnement et les mesures de traitement du brouillard de peinture dans la cabine de peinture peuvent réduire l'impact de la poussière et d'autres impuretés sur la qualité de la pulvérisation de peinture, rendant la surface de la pièce peinte lisse et de couleur uniforme.

Cas : Dans le processus de peinture des boîtiers de produits électroniques, une ligne de production de peinture automatique peut obtenir des effets de peinture très fins, répondant aux exigences élevées des produits électroniques en matière de qualité d’apparence.

Réduire les coûts de main d’œuvre

Explication : La chaîne de production automatique de peinture par pulvérisation réduit le recours à un grand nombre de travailleurs chargés de la peinture par pulvérisation. Bien que cela nécessite du personnel technique pour la maintenance des équipements et le réglage des paramètres, le coût global de la main-d'œuvre sera réduit. De plus, les opérations automatisées peuvent réduire la durée d’exposition des travailleurs à des environnements de brouillard de peinture nocifs et réduire les coûts de protection du travail.

Comparaison : pour un atelier de peinture par pulvérisation de taille moyenne, si une ligne de production automatique de peinture par pulvérisation est utilisée, les coûts de main-d'œuvre peuvent être réduits d'environ 30 à 50 %.

Bonne performance environnementale

Explication : La conception optimisée du système de filtration et de ventilation des brouillards de peinture, ainsi que du système de séchage dans la cabine de peinture, peuvent réduire efficacement les émissions de brouillards de peinture et de composés organiques volatils (COV). Certaines lignes de production automatiques avancées de peinture par pulvérisation peuvent également recycler et traiter les gaz d’échappement, répondant ainsi à des exigences environnementales de plus en plus strictes.

Par exemple, dans les zones soumises à des réglementations environnementales strictes, les entreprises qui adoptent des lignes de production automatiques de peinture par pulvérisation peuvent mieux contrôler les émissions de polluants et éviter les sanctions en cas de violation des réglementations environnementales.

3. Domaines d'application de la ligne de production automatique de peinture par pulvérisation

Industrie de la fabrication automobile

Utilisation : les carrosseries, composants, etc. nécessitent tous un traitement de peinture, et les lignes de production de peinture automatiques peuvent répondre aux besoins de peinture à grande échelle et de haute qualité de la production automobile. Il peut terminer rapidement et précisément les travaux de peinture en fonction des différents modèles et exigences de couleur de la voiture.

Situation actuelle : presque toutes les entreprises de construction automobile modernes adoptent des lignes de production de peinture automatiques avancées, et les lignes de production de certaines marques automobiles haut de gamme sont également équipées de systèmes de pistolets de pulvérisation robotisés, qui peuvent réaliser des processus de peinture plus complexes et raffinés.

Industrie de fabrication de meubles

Application : Le traitement de surface des meubles est une partie importante de la fabrication de meubles. Les lignes de production automatiques de pulvérisation de peinture peuvent pulvériser de la peinture sur différents types de meubles, tels que des meubles en bois, des meubles en métal, etc., pour donner à la surface du meuble une belle apparence et de bonnes performances de protection.

Caractéristiques : Dans la fabrication de meubles, la ligne de production automatique de peinture par pulvérisation peut ajuster de manière flexible l'effet de peinture par pulvérisation en fonction du style du meuble et des besoins du client, comme l'imitation de la texture du bois massif, de la texture métallique, etc.

Industrie des produits de quincaillerie

Portée : comprend divers petits composants matériels tels que des vis, des écrous, des poignées de porte, etc. La ligne de production de pulvérisation de peinture automatique peut effectuer une peinture par lots sur ces produits matériels, améliorer l'efficacité de la production et la qualité de l'apparence du produit, et améliorer la compétitivité du marché des produits.

Avantage : pour les produits de quincaillerie de forme complexe, le système de pistolet de pulvérisation de la ligne de production de peinture automatique peut réaliser une peinture uniforme de formes complexes grâce à une programmation spéciale et une conception de buse.
