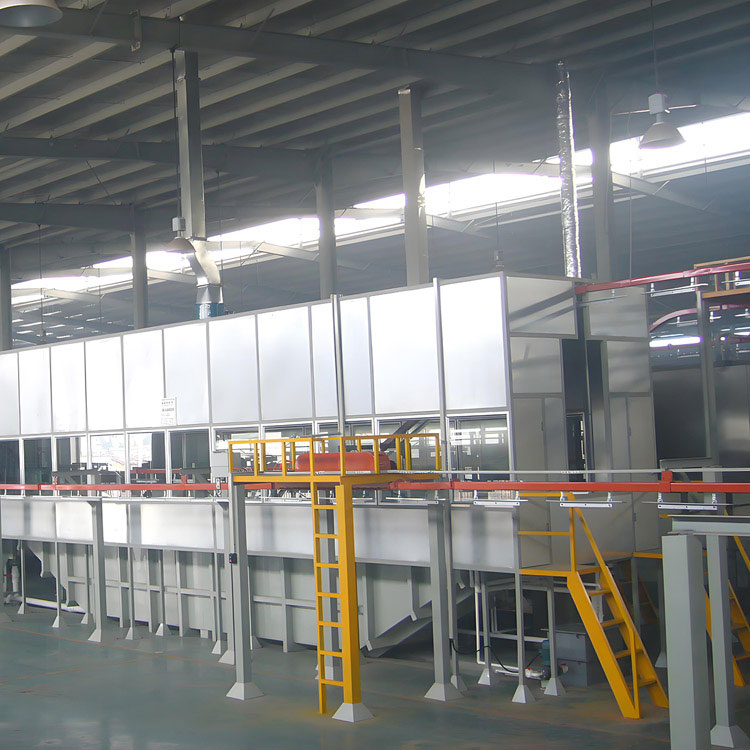

Ligne de production de revêtement électrophorétique de coulée

Nom de l'équipement :Ligne de production de revêtement électrophorétique de coulée

Description de l'équipement :

La ligne de production de revêtement électrophorétique coulé est transportée sous forme de chaînes suspendues, le matériau principal de la pièce étant la fonte. L'ensemble de l'équipement comprend des processus de prétraitement et de pulvérisation. Le déroulement du processus est le suivant : pré-dégraissage, dégraissage principal, lavage à l'eau, lavage à l'eau pure, silane, lavage à l'eau pure, soufflage d'eau automatique, électrophorèse, UF0-UF1, lavage à l'eau pure, lavage à l'eau pure fraîche, soufflage d'eau automatique, un goutte d'eau, durcissement par électrophorèse, refroidissement, pulvérisation de poudre, durcissement de la peinture et refroidissement naturel. Tout au long du processus de production, les procédures sont complètes et l'équipement de traitement est avancé ; Les conditions de fonctionnement sont bonnes et sûres et l'environnement de l'atelier est propre.

Structure principale et composantents :

1. Composition des équipements de prétraitement

Le pré-traitement comprend le corps du hangar, le corps du réservoir de stockage de liquide, le système de pulvérisation, le système de circulation et de mélange du liquide du réservoir, le système de chauffage et de contrôle de la température du liquide du réservoir, le système d'échappement, le dispositif de soufflage d'eau et le système de traitement des gaz résiduaires de soutien. Le système de récupération des gaz d'échappement est conforme aux normes nationales et est déchargé après avoir traversé l'équipement de la tour cyclone.

2. Composition du matériel de pulvérisation de poudre

La salle de pulvérisation de poudre comprend le corps de la salle de pulvérisation de poudre, le système d'alimentation et d'échappement d'air, le système de récupération de poudre à deux étages, le système d'éclairage, etc. Le processus du système de recyclage consiste à récupérer la poudre qui n'a pas été pulvérisée lors de la pulvérisation de la pièce. entre dans le système de recyclage et est séparé par la rotation du grand cyclone, de sorte que la poudre relativement grosse ne se dépose pas dans le seau de poudre de recyclage inférieur. Après avoir traversé la pompe à arbre de recyclage, elle entre dans le tamis vibrant et la poudre tamisée entre dans le seau à poudre pour une utilisation secondaire. La poudre restante entrera dans le recyclage secondaire par la sortie d'air située au sommet du grand cyclone et sera séparée par filtration standardisée. L'air pur est évacué à l'extérieur ou dans l'atelier d'exploitation. La poudre est soufflée par impulsion et entre dans le seau de poudre de recyclage secondaire inférieur, obtenant ainsi l'effet de recyclage.

3. La structure principale de la ligne de production de revêtement électrophorétique pour les pièces moulées

La conception globale de l'équipement adopte une conception raisonnable et efficace, qui peut résister à la force supplémentaire causée par la pression déséquilibrée du vent lors du démarrage de l'équipement et à la capacité portante globale, réalisant ainsi l'optimisation de la structure.

Caractéristiques de la ligne de production de revêtement électrophorétique de coulée :

① Rentabilité élevée

Sur la base du positionnement du produit et de la stratégie de développement du client, et sur la base de l'abordabilité, nous visons à atteindre la meilleure rentabilité.

② Équipement avancé

Le concept de conception de recherche de l'excellence, d'équipements industriels avec un haut degré d'automatisation, met en valeur le style d'entreprise moderne et avancé.

③ Haute adaptabilité

Répondre aux exigences de production actuelles et réserver un espace de développement, en tenant compte de la demande d'augmentation de la production et d'amélioration de la qualité à l'avenir.

④ La qualité répond aux normes

En suivant strictement le système de gestion de la qualité IS0900, chaque petite étape de l'ensemble de l'installation de l'équipement est strictement surveillée.
